ЗВАРЮВАЛЬНІ ПОЗИЦІЇ
Позиції зварювання визначено відповідно до STN EN ISO 6947, «Зварювання. Позиції зварювання - Визначення кутів нахилу та повороту».
Положення зварювання визначається положенням зварного шва в просторі та напрямком зварювання.

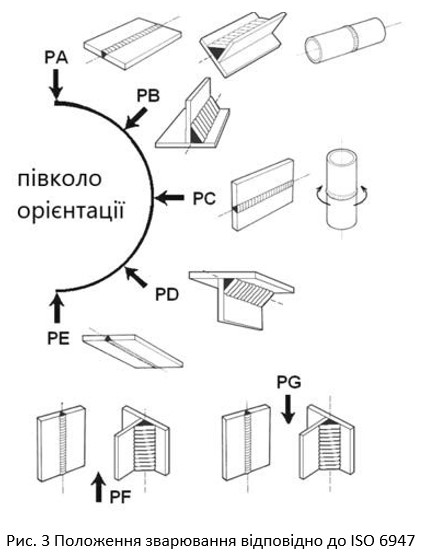

PA – Г
PA - Горизонтальне положення зверху
PB - VГоризонтальне вертикальне положення
PC - Горизонтальне положення на вертикальній поверхні
PD - Горизонтальне вертикальне положення над головою
PE - Положення над головою
PF - Вертикальне положення знизу вгору
PG - Вертикальне положення зверху вниз
PB – Vodor
Нахил зварних швів
Стандарт для прямих зварних швів визначає нахил S як кут між поздовжньою віссю зварного шва та позитивною віссю х горизонтальної координатної площини. S вимірюється в математично позитивному напрямку, проти годинникової стрілки (рис. 4).
Система координат встановлюється так, щоб поздовжня вісь зварного шва лежала у вертикальній базовій площині (рис. 4 площина x/z), а напрямок зварювання починався з початку системи координат. Для труб з похилими осями нахил виражається в напрямку зварювання, а поворот - кутом нахилу.
Обертання зварних швів

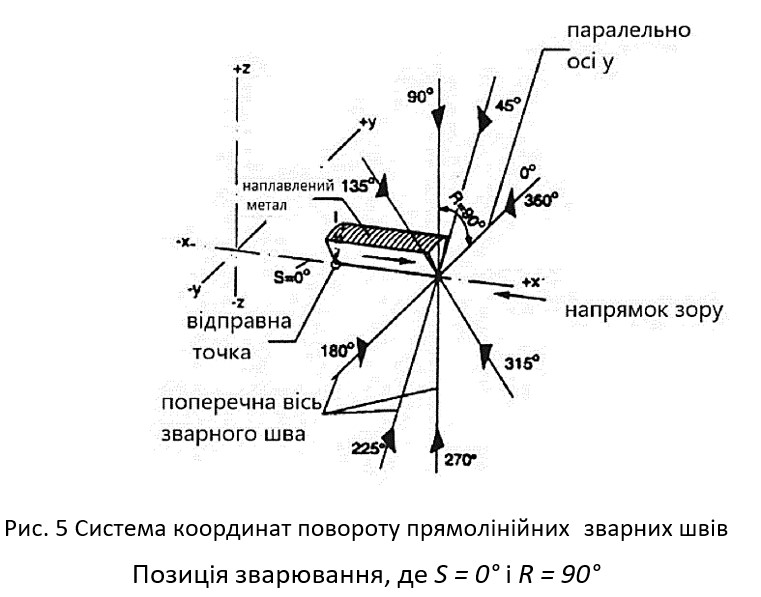

Обертання зварних швів R визначається як кут між поперечною віссю зварного шва (лінія, що з’єднує центр кореня зварного шва та покривного шару) та позитивною віссю y або паралельно осі y, виміряний у математично позитивному напрямку, в площині перерізу шва (рис. 5).
Для розташування окружних швів на трубах з похилими осями використовуються наступні позначення повороту і нахилу (рис. 6 і 7):

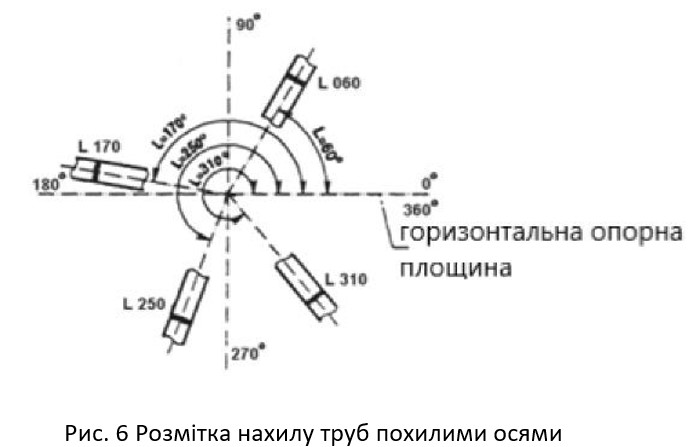

Поворот позначається літерою L і кутом нахилу. (Рис. 6)
Нахилом називається:

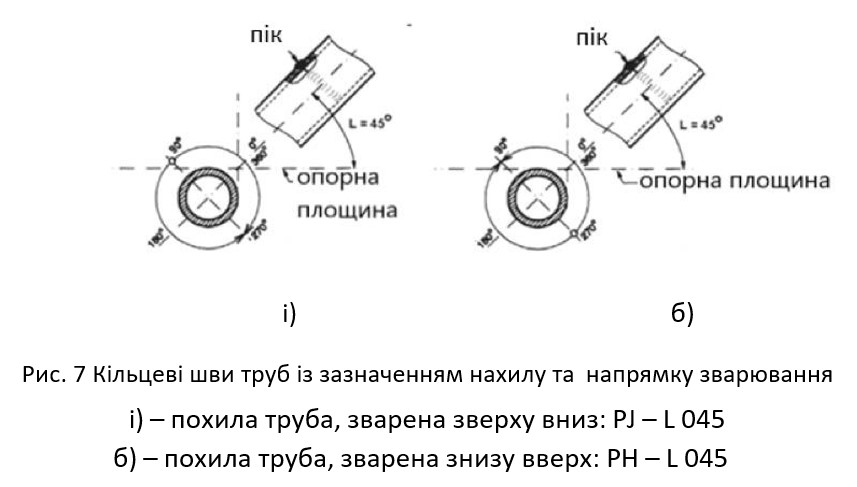

- нахил J для зварювання зверху (рис. 7i),
- нахил H для зварювання до верху (рис. 7б),
- нахил К для кругового зварювання.
