Polohy zvárania
Polohy zvárania sú definované podľa normy STN EN ISO 6947,, Zváranie. Polohy zvárania - Definície uhlov naklonenia a otočenia“.
Poloha zvárania je určená polohou zvaru v priestore a smerom zvárania.

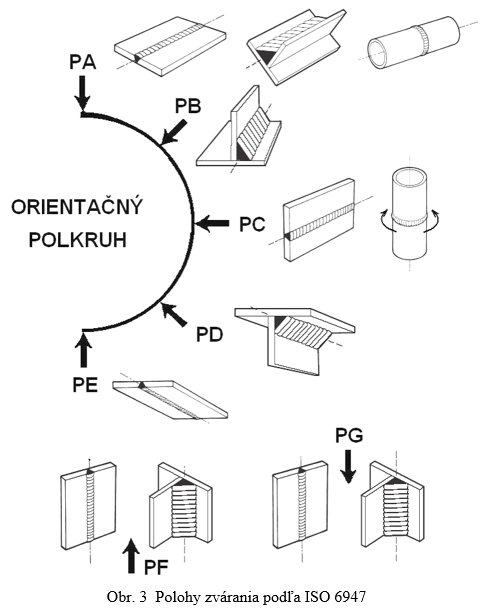

PA - Poloha vodorovná z hora hora
PB - Vodorovno zvislá poloha z hora
PC - Vodorovná poloha na zvislej ploche z hora
PD - Vodorovno zvislá poloha nad hlavou z hora
PE - Poloha nad hlavou z hora
PF - Zvislá poloha zdola nahor z hora
PG - Zvislá poloha zhora nadol z hora
PB – Vodor
Naklonenie zvarov

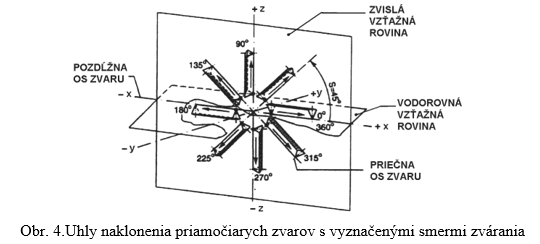

Norma u priamočiarych zvarov definuje naklonenie S ako uhol medzi pozdĺžnou osou zvaru a kladnou osou x vodorovnej súradnicovej roviny. S sa meria v matematicky kladnom smere, proti smeru hodinových ručičiek (obr. 4).
Súradnicový systém sa stanoví tak, že pozdĺžna os zvaru leží vo zvislej vzťažnej rovine (obr. 4 rovina x/z) a smer zvárania vychádza z počiatku súradnicového systému. Pri rúrach s naklonenými osami je naklonenie vyjadrené smerom zvárania a otočenie vyjadrené uhlom naklonenia.
Otočenie zvarov

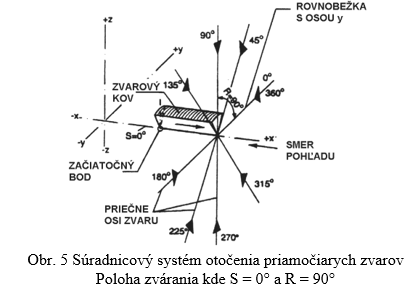

Otočenie zvarov R je definované ako uhol medzi priečnou osou zvaru (čiara spojujúca stred koreňa zvaru a krycej vrstvy) a kladnou osou y alebo rovnobežkou s osou y meranou v matematicky kladnom smere, v rovine priečneho rezu zvaru (obr. 5).
Pre polohy obvodových zvarov na rúrach s naklonenými osami sa používajú následné označenia otočenia a naklonenia (obr. 6 a 7):

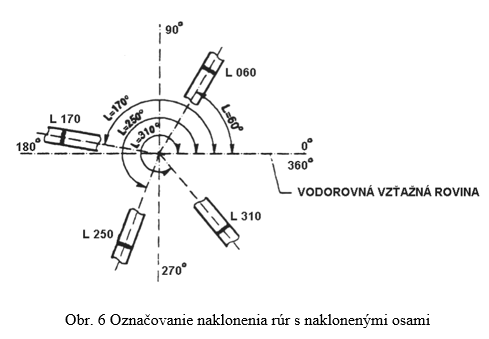

Otočenie sa označuje písmenom L a uhlom naklonenia. (obr. 6)

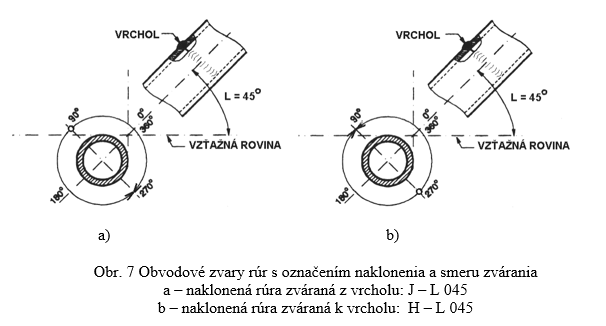

Naklonenie sa označuje:
- naklonenie J pre zváranie z vrcholu (obr. 7a),
- naklonenie H pre zváranie k vrcholu (obr. 7b),
- naklonenie K pre obežné zváranie.
